Фитинги и муфты под рукава высокого давления

Резьбовые фитинги на шланги и трубы различных видов

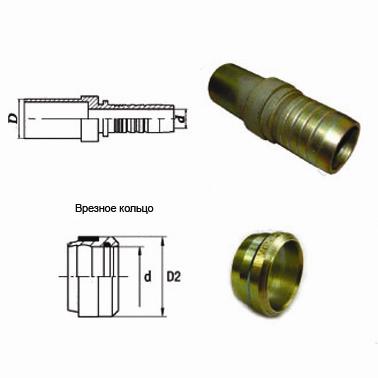

Banjo фитинги	BEL/BES фитинги	BSP фитинги	DK фитинги

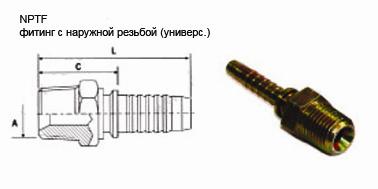

DKO фитинги	JIC фитинги	Komatsu фитинги	NPTF фитинги

ORFS фитинги	SF фитинги

Муфты для рукавов 1SN/2SN/2CS (без зачистки)

Муфты для рукавов 1SC/2SN/2CS (без зачистки)

Муфты для рукавов 4SP/4SH (с зачисткой)

Муфты для рукавов термопластикового рукава по SAE 100 R7 (без зачистки)

Фитинги (наконечники) – используются для установки на рукава высокого давления как с металлическими оплетками (фитинги легкой серии), так и с металлическими навивками (фитинги тяжелой серии).

Рукава РВД

В комплект для установки входят:

Обжимная муфта;
Фитинг (наконечник). Может быть в виде: гладкого штуцера (стандарт DIN 2353), фланцевого соединения (по стандартам SAE Code 61, Сode 62, Komatsu, Supercat), резьбового соединения (с наружной или внутренней резьбой) по стандартам BSP , DIN, SAE (ORFS, JIC, NPTF и др.), JIS и ГОСТ.

Конструкция фитингов РВД обеспечивает герметичное быстросъёмное соединение для транспортировки рабочей жидкости к различным компонентам гидравлической системы.

Производя РВД особое внимание рукавам и фитингам для Рвд. Фитинги изготавливаются из прочных нержавеющих сталей.

На нашем сайте представлен большой ассортимент фитингов для Рвд от известных производителей как российских так и зарубежных (Китай и Италия).

Фитинги для РВД важная составляющая в гидравлической системе. Нормальное функционирование возможно только с грамотной гидроразводкой. Когда идет производство Рукавов высокого давления большое внимание уделяется фитингам для РВД, мы следим за их производством и за качеством металла, из которого они производятся, за его прочностью и износоустойчивостью. Это очень важно, ведь именно от качества металла зависит четкая и бесперебойная работа гидравлической системы и потере гидравлического масла.

Мы производим фитинги для РВД

Рукава РВД

в соответствии со стандартами DK (ГОСТ), DKO, DKL, DKI, BSP, ORFS, JIC, JIS, ORFS, NPTF, SF, Banjo – с метрическими, дюймовыми и трубными резьбами, в т.ч. цельногнутые фитинги с изгибом под углом 45 и 90 градусов.

Отличие наших рукавов РВД от иностранных аналогов в том, что иностранные производители диаметр условного прохода проставляют в дюймах, это не столь различно в сравнении с нашими рукавами РВД, но все таки разница имеется. Импортный рукав РВД имеет 12,8 мм., что аналогично с нашими рукавами РВД, и мин. радиус изгиба соответствует нашему стандарту.
Существуют оплеточные РВД, резиновые РВД с оплетками из металла температура диапазона которых от -40 до 70 С. Существует четыре вида рукавов РВД с оплеткой: 1ST, 2ST, 1SN, 2SN.
1ST, 2ST – с одной и двумя оплетками из латунированной проволоки. 1SN, 2SN - имеют маленький радиус изгиба и предназначены для кранов

Применение и назначение рукавов высокого давления, особенности их эксплуатации и применение РВД.

Для того чтобы соорудить прочную и производительную гидравлическую систему нужны рукава РВД , как инновационная замена металлическим трубкам.

Рукава высокого давления – это резиновый рукав с металлической оплеткой и фитингов с трубной резьбой, которые обеспечивают герметичное состояние рукавов при перевозке рабочих жидкостей.

Рукава высокого давления применяют в техническом оборудовании, где присутствуют гидравлические и масляные приводы, в системах газоснабжения, в погрузочной технике, тракторах, культиваторах, в технике, применяемой для перевозки различных технических масел, в водоснабжении, в различных перерабатывающих промышленностях.

Для того чтобы рукава РВД служили вам дольше, необходимо поддерживать некоторые условия эксплуатации, а именно концентрацию и температуру жидкости в рукавах, ее состав и взаимодействие с рукавами высокого давления, минимизировать воздействие ультрафиолета, химических веществ, соленой воды и статистического электричества. Необходимо поддерживать допустимую температуру жидкости в рукавах РВД, недопускать механического воздействия в большой мере. Не растягивать и не скручивать рукава, стараться предотвратить соприкосновение с движущими элементами механизма оборудования.

Рукава РВД (рукава высокого давления)

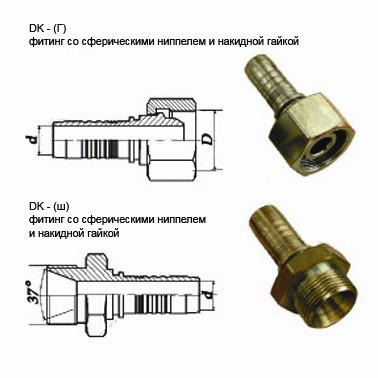

Резьба: метрическая от М16х1.5 до М52х2Диаметры рукавов: от 8 до 32 мм (5/16" - 1 1/4") Виды фитинга: прямой 0", угловой 45", угловой 90" DK-(Г) фитинг со сферическим ниппелем и накидной гайкой DK-(Ш) ниппель с наружной резьбой	Резьба: метрическая от М16х1.5 до М52х2Диаметры рукавов: от 6 до 32 мм (1/4" - 1 1/4") Виды фитинга: прямой 0" DKI-(Г) фитинг с накидной гайкой "универсальный" DKI-(Ш) фитинг с наружной резьбой "универсальный"

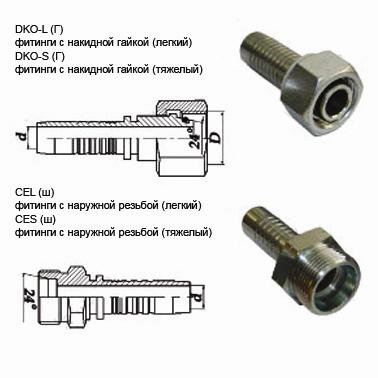

DKO- Немецкий стандартРезьба: метрическая от М12х1.5 до М52х2 Диаметры рукавов: от 6 до 38 мм (1/4" - 1 1/2") Виды фитинга: прямой 0", угловой 45", угловой 90" DKO-(Г) фитинг с накидной гайкой "универсальный" DKO-(Ш) фитинг с наружной резьбой "универсальный"	Резьба: трубная цилиндрическая-английский стандартДиаметры рукавов: от 6 до 50 мм (1/4" - 2") Виды фитинга: прямой 0", угловой 45", угловой 90" BSP-(Г) фитинг с накидной гайкой "универсальный" BSP-S(Г) фитинг с накидной гайкой "тяжелый" BSP-(Ш) фитинг с наружной резьбой "универсальный" BSP-S(Ш) фитинг с наружной резьбой "тяжелый"

J.I.C. -американский стандартРезьба: дюймовая от 7/16"-20" до 2 1/2"-12" Диаметры рукавов: от 6 до 50 мм (1/4" - 2") Виды фитинга: прямой 0", угловой 45", угловой 90" IC-(Г) фитинг с накидной гайкой "универсальный" JIS-C(Г) фитинг с накидной гайкой "тяжелый" JIC-(Ш) фитинг с наружной резьбой "универсальный" JIS-C(Ш) фитинг с наружной резьбой "тяжелый"	I.S. -японский стандарт Резьба: метрическая от М12х1.5 до М52х2 Диаметры рукавов: от 6 до 50 мм (1/4" - 2") Виды фитинга: прямой 0", угловой 45", угловой 90" IS-(Г) фитинг с накидной гайкой "универсальный" JIS-S(Г) фитинг с накидной гайкой "тяжелый" JIS-(Ш) фитинг с наружной резьбой "универсальный" JIS-S(Ш) фитинг с наружной резьбой "тяжелый"

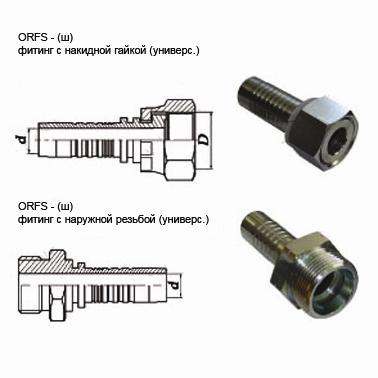

O.R.F.S. - американский стандарт Резьба: метрическая от М12х1.5 до М52х2 Диаметры рукавов: от 6 до 50 мм (1/4" - 2") Виды фитинга: прямой 0" Тип уплотнения: под прокладку ORFS-(Г) фитинг с накидной гайкой "универсальный" ORFS-(Ш) фитинг с наружной резьбой "универсальный"	SF Тип соединения: штекерное с уплотнительным кольцом и зажимным замком Диаметры рукавов: от 6 до 50 мм (1/4" - 2") Виды фитинга: прямой 0"

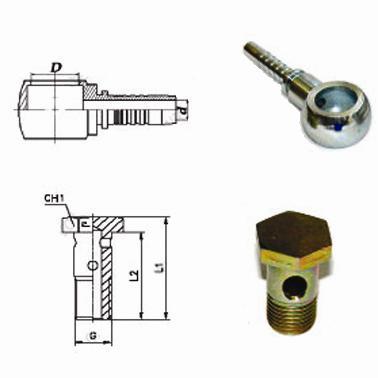

BANJO Тип соединения: резьбовое с поперечной расточкой Диаметры рукавов: от 6 до 16 мм (1/4" - 5/8") Виды фитинга: прямой 0", угловой 45", угловой 90"	штуцер - штуцер резьба трубная цилиндрическая - трубная коническая

штуцер - штуцер резьба трубная цилиндрическая	штуцер - штуцер резьба трубная метрическая

На рынке предложения рукавов РВД можно найти огромное количество данной продукции, но вопрос - отвечает ли она заданным теребованием и подходит ли под стандарт качества!?. Это может определить лишь опытный технолог или инженер. Не все компании могут похвастаться выпуском качественных рукавов высокого давления и стойкостью их материала. Наша компания сможет вам предложить рукава РВД проверенного качества. Необходимо внимательно выбирать рукава высокого давления, т.к. можно попасть не на производителей, а на дилеров, перекупщиков, и прогадать 30%, а то и 60% от себестоимости труб РВД.

Наша компания является производителем труб РВД, изготавливаемых на нашем производстве профессионалами своего дела!
